каЛечение Pioneer P4850MP
После инсталяции музыки в авто, все было бы хорошо, если бы не шумело ГУ.
На усилитель через межблочные провода приходил громкий равномерный фон, заглушающий
музыку примерно до середины уровня громкости.
После разбора и осмотра на отсутствие палева
Решил замкнуть внешний контакт RCA выходов на корпус магнитоллы.

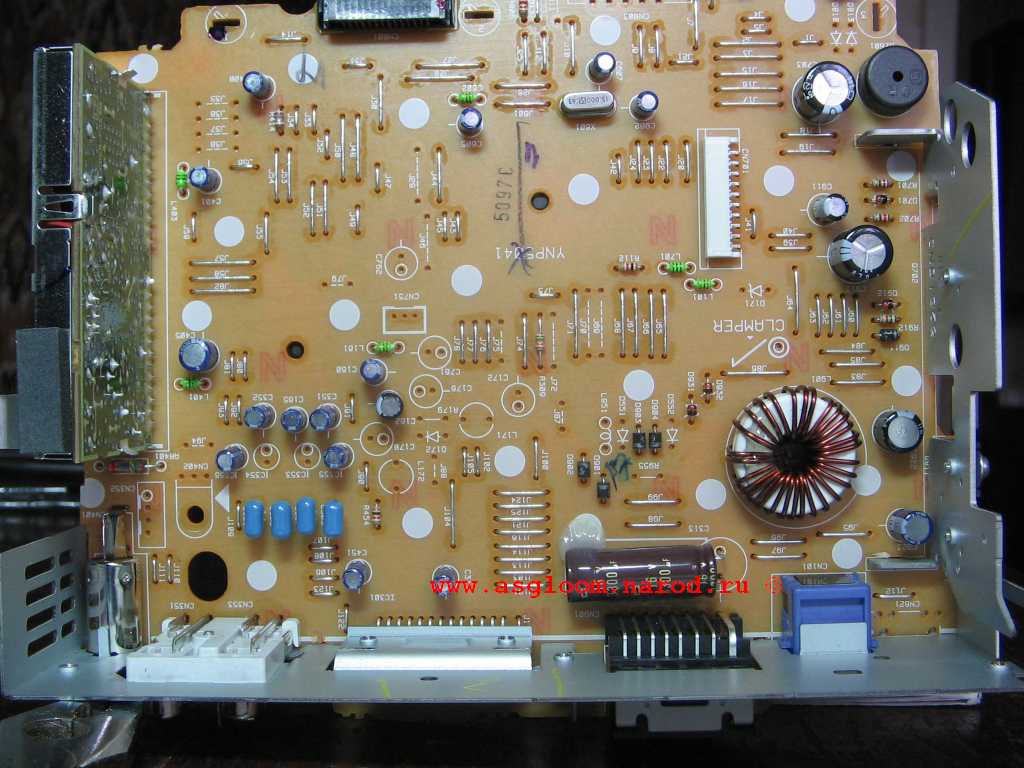

За одно проверил предохранитель массы RCA на плате(слева маленький элемент с буквой P и номером FU353).
Но не помогло, помехи как были, так и остались. Причем помехи присутсвовали только на фронтальных выходах.
При пробном подключении динамика к самой магнитоле напрямую, обнаружил, что не работает встроеный усилитель.
Получается, что помехи и нерабочий усилок взаимовязаны.
Невнимательно изучив сервис-мануал(!!! 5мб.) к Pioneer P4600MP(практически одинаковы)

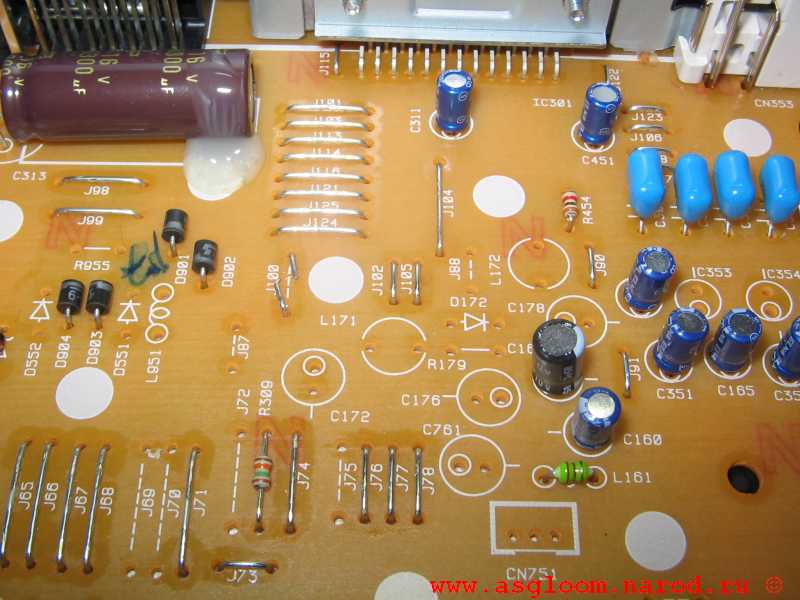

перерезал питание встроенному усилку. (перемычка J100)
И о чудо, все помехи пропали, но так же пропал и + с провода REM.
При более подробном рассмотрении схемы увидел, что с 25 ноги усилителя идет + на провод REM.
Подумав, как можно сделать, чтобы работало. Решил что нужно восстановить питание, но убрать входной сигнал.

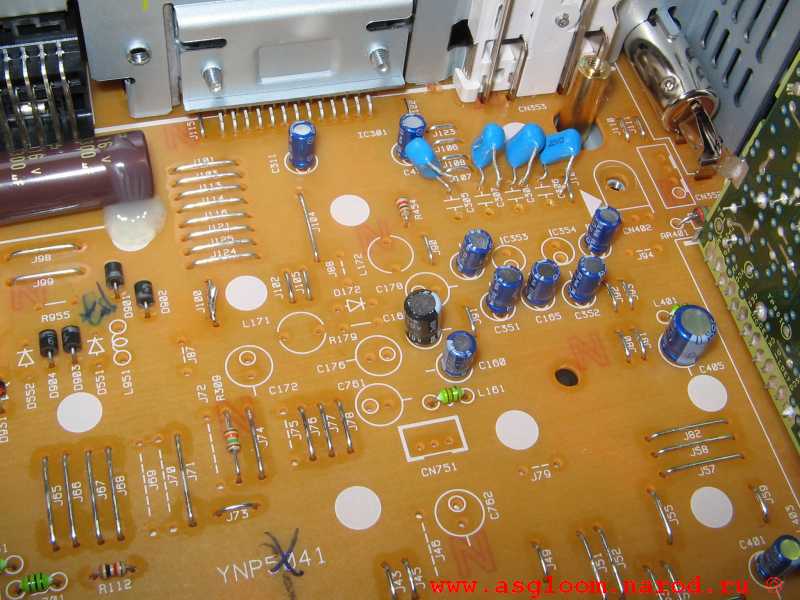

Проследив по плате дорожки входного сигнала нашел, что ближайшим местом пайки этих дорожек являются фильтрующие проходные конденсаторы.
Вот их то я и отпаял.
Все, теперь Пион стал радовать чистым и сочным звуком без различных помех.
| |  | |  |
| |
|
